System pro E power. Головні розподільчі щити до 6300 А
System pro E power, нове, інноваційне рішення від компанії АББ для побудови головних розподільних щитів з номінальним струмом до 6300 А і струмами короткого замикання до 120 кА, за своїми електричним і механічним характеристикам, а також за ступенем захисту відповідає всім промисловим вимогам.
Розподільні щити складаються з наступних компонентів:
- Каркас: проста і швидка збірка. Механічна міцність забезпечується завдяки новому типу профілю стойок з двома монтажними рівнями і нової запатентованій системі з'єднання.

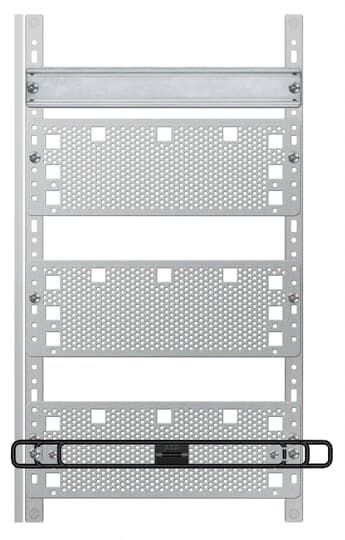

- Установчі комплекти: призначені для монтажу низьковольтного обладнання АББ. Дозволяють скоротити час збірки завдяки новій запатентованій системі кріплень.
- Системи збірних шин - дозволяють встановлювати шини як горизонтально, так і вертикально, установка шин можлива як лінійна так і ступінчаста.
Для будь-яких конфігурацій шаф може бути досягнута ступінь захисту IP65. Це єдина система розподілу електричної енергії на ринку, яка дозволяє отримати такій ступень захисту. Сертифікат, який підтверджує це, був отриманий після серії тестів з повністю зібраними ПКУ, до складу якого входили безпосередньо самі шафи, системи шин і автоматичні вимикачі. Таким чином, за умови виконання монтажних інструкцій, система повністю відповідає стандарту МЕК 61439-1-2.
Нові установчі комплекти висотою 150 і 200 мм для монтажу апаратів АББ дозволяють ефективно використовувати внутрішній простір шафи. У разі застосування автоматичних вимикачів можна забезпечити ступінь внутрішнього секціонування від 1 до 4b.
За результатами випробувань виробів, корпуси можуть витримувати номінальний короткочасний допустимий струм (Icw) до 120 кА і максимальний номінальний струм до 6300 А. Використання комплекту для посилення сейсмостійкості дозволило пройти випробування на сейсмічну стійкість з впливом 0,75g.
|
Технічні характеристики |
|
|
|
Стандарт обладнання |
МЕК 61439-1-2 |
|
|
Випробування на вібростійкість |
згідно МЕК 60068-2-57 |
|
|
Випробування на сейсмостійкість |
згідно IEE Std 693 |
|
|
Номінальна робоча напруга, Ue |
до 1000 В АС/ 1500 В DC |
|
|
Номінальна напруга ізоляції, Ui |
до 1000 В АС/ 1500 В DC |
|
|
Номінальна частота |
50–60 Гц |
|
Шафи для засобів автоматизації серії IS2
Шафи серії IS2 призначені для створення щитів автоматизації, панелей контролю та управління.
Вони поставляються як у вигляді зібраних конструктивів, так і у вигляді комплектів для збірки
Шафи IS2 доступні в наступних конфігураціях:
- Шафа з глухими дверима
- Шафа з прозорими дверима
- Шафа з рамою стандарту 19"
- Шафа для ПК
- Шафа з консоллю
- Шафа з секційними комірками
- Шафа для установки модульного обладнання
Модульна конструкція, широкий діапазон розмірів, великий вибір аксесуарів, ступінь захисту IP65 дозволяють використовувати корпусу серії IS2 на об'єктах промислового і цивільного будівництва, а також в IT-інфраструктурі
Версія з одинарними дверима охоплює ширину 600-800-1000 мм, тоді як варіант з подвійними дверцятами доступний для Ш = 1000-1200 мм.
Фарбування, виконане епоксидною порошковою фарбою товщиною 60-70 мікрон стандартного сірого кольору RAL 7035, що гарантує оптимальні результати щодо стійкості до атмосферних впливів, подряпин та відбитків пальців.
Двері оснащені замком із чотирма замикаючими точками, що забезпечує ступінь захисту IP65. Шафа із прозорими дверцятами має захисне скло товщиною 4 мм. Вся продукція відповідає чинним національним та міжнародним стандартам, зокрема стандартам CEI EN 61439-1 та 2, та має затвердження UL. Показник механічного впливу становить IK10 для версії із глухими дверима та IK09 для версії зі скляними дверима.
Шафи можуть мати три різні висоти: 1800, 2000 та 2200 мм, п’ять різних глибин: 400, 500, 600, 800 та 1000 мм у таких ширинах: 400, 600, 800, 1000 та 1200 мм.
|
Технічні характеристики | |
|
Відповідність стандартам |
CEI EN 62208, CEI EN 60439-1, IEC61439-1-2 |
|
Ступень захисту |
IP65 (CEI EN 60529) - TYPE 12 (UL) |
|
Рейтинг механічного впливу |
IK10 металеві двері/IK09 Скляні двері |
|
Сертификация |
|
