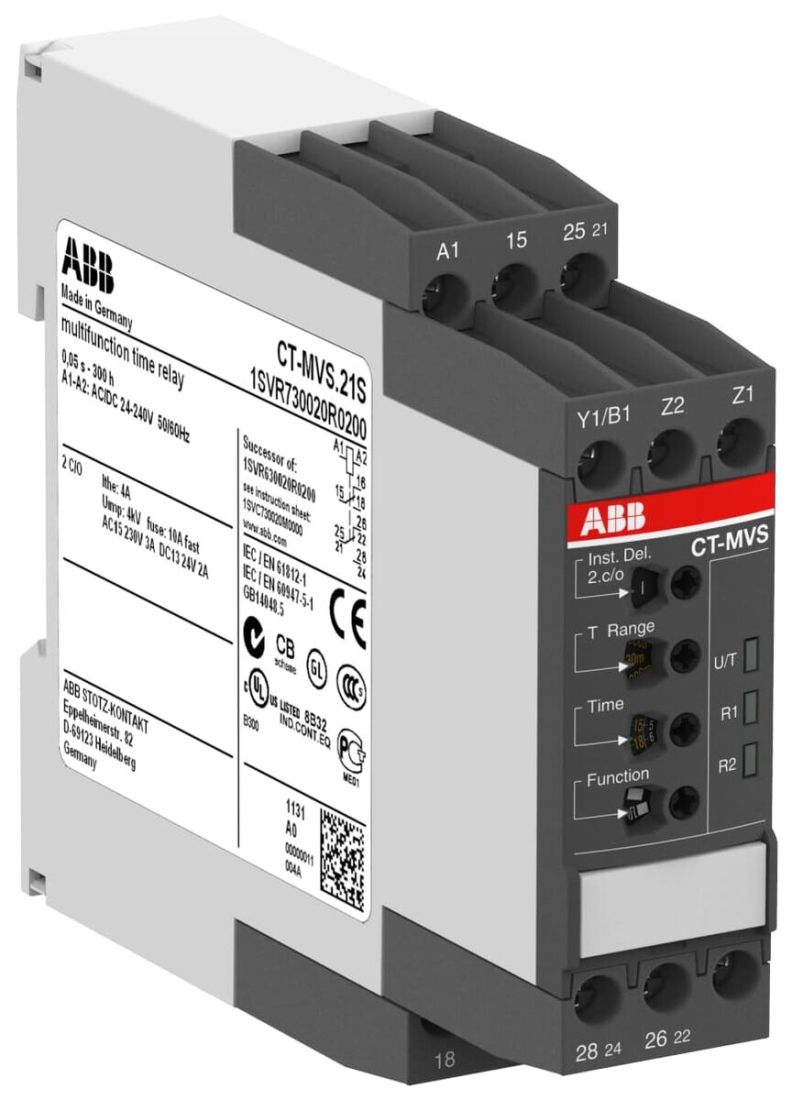

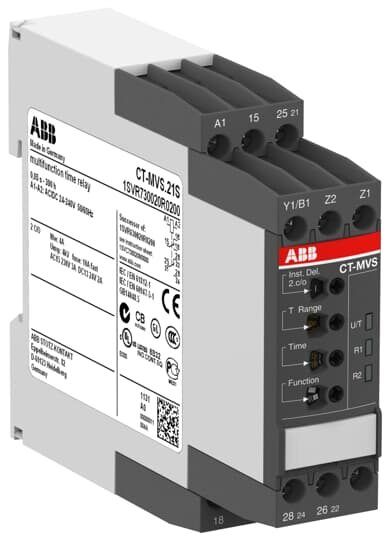

CT-MVS.21S - это многофункциональное электронное реле времени из серии таймеров CT-S.

Оно обеспечивает 10 функций синхронизации с 10 временными диапазонами от 0,05 с до 300 ч.

Это реле времени работает при номинальном управляющем напряжении питания 24-240 В переменного / постоянного тока и имеет выход 2 c / o (SPDT) с контактами, рассчитанными на 250 В / 4 А.

Управляющий вход работает с зависящим от напряжения (неплавающим) срабатыванием.

CT-MVS.21S предлагает возможность подключения выносного потенциометра для точной регулировки временной задержки.

Второй из контактов c/ o может быть выбран в качестве мгновенного контакта.

В качестве аксессуара предлагается герметичная прозрачная крышка для защиты от несанкционированных изменений.

Устройство оснащено технологией резьбового соединения с двухкамерными соединительными клеммами.

Ordering

EAN:

4016779851381

Minimum Order Quantity:

1 piece

Customs Tariff Number:

85364900

Popular Downloads

Data Sheet, Technical Information:

2CDC110004C0210_01

Instructions and Manuals:

1SVC730050M1000

1SVC730050M0000

CAD Dimensional Drawing:

2CDC001079B0201

Dimensions

Product Net Width:

22.5 mm

Product Net Height:

85.6 mm

Product Net Depth / Length:

103.7 mm

Product Net Weight:

0.148 kg

Technical

Function:

Remote potentiometer connection

Timer Relay Type:

Impulse OFF

Impulse ON

OFF-Delay

ON-Delay

Star-Delta

Time Range:

0.05 s ... 300 h

Rated Control Supply Voltage (U_s):

24 ... 240 V AC/DC

Rated Operational Voltage:

Auxiliary Circuit 250 V

Rated Frequency (f):

50 / 60 Hz

DC

Output:

2 c/o (SPDT) contacts

Terminal Type:

Screw Terminals

Rated Operational Current AC-12 (I_e):

(230 V) 4 A

Rated Operational Current AC-15 (I_e):

(230 V) 3 A

Rated Operational Current DC-12 (I_e):

(24 V) 4 A

Rated Operational Current DC-13 (I_e):

(24 V) 2 A

Minimum Switching Capacity:

12 V

100 mA

Rated Impulse Withstand Voltage (U_imp):

Input Circuit 4 kV

Output Circuit 1 / Output Circuit 2 4 kV

Rated Insulation Voltage (U_i):

Input Circuit / Output Circuit 500 V

Output Circuit 1 / Output Circuit 2 300 V

Degree of Protection:

Housing IP50

Terminals IP20

Overvoltage Category:

III

Pollution Degree:

3

Short-Circuit Protective Devices:

Output Circuit NC - F Type Fuses 6 A

Output Circuit NO - F Type Fuses 10 A

Electrical Durability:

AC-12 100000 cycle

Mechanical Durability:

Nr. Operations 30000000 cycle

Connecting Capacity:

Flexible with Ferrule 1x 0.5 ... 2.5 mm²

Flexible with Ferrule 2x 0.5 ... 1.5 mm²

Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm²

Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²

Flexible 1x 0.5 ... 2.5 mm²

Flexible 2x 0.5 ... 1.5 mm²

Rigid 1x 0.5 ... 4 mm²

Rigid 2x 0.5 ... 2.5 mm²

Tightening Torque:

0.6 ... 0.8 N·m

Wire Stripping Length:

8 mm

Recommended Screw Driver:

4.5

0.8 x 4

Pozidriv 1

Mounting Position:

1 ... 6

Mounting on DIN Rail:

TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715

TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715

Standards:

CAN/CSA C22.2 No.14

IEC/EN 63000

IEC/EN 61812-1

UL 508

Technical UL/CSA

Maximum Operating Voltage UL/CSA:

Output Circuit 300 V AC

Contact Rating UL/CSA:

B300

Connecting Capacity UL/CSA:

Flexible 1x 18-14 AWG

Flexible 2x 18-16 AWG

Rigid 2x 20-14 AWG

Rigid 1x 20-12 AWG

Tightening Torque UL/CSA:

7.08 in·lb

Pilot Duty UL/CSA:

B300

Flammability According to UL94:

V-0

Environmental

Ambient Air Temperature:

Operation -40 ... +60 °C

Storage -40 ... +85 °C

Maximum Operating Altitude Permissible:

Without Derating 2000 m

Material Compliance

Conflict Minerals Reporting Template (CMRT):

9AKK108467A5658

REACH Declaration:

1SVD981001-4501

RoHS Information:

1SVD981001-4401

RoHS Status:

Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019

Toxic Substances Control Act - TSCA:

2CMT2023-006536

Certificates and Declarations

CQC Certificate:

CQC2007010303255979

cULus Certificate:

cULus508_20110711-E140448A

Declaration of Conformity - CCC:

2020980303000207

Declaration of Conformity - CE:

1SVD981008

Declaration of Conformity - UKCA:

1SVD981008-10

DNV GL Certificate:

DNV_GL_TAA00000XR

RMRS Certificate:

RMRS_1740021250

Container Information

Package Level 1 Units:

box 1 piece

Package Level 1 Width:

97 mm

Package Level 1 Depth / Length:

30 mm

Package Level 1 Height:

109 mm

Package Level 1 Gross Weight:

0.17 kg

Package Level 1 EAN:

4016779851381

External Classifications and Standards

Object Classification Code:

K

ETIM 7:

EC001439 - Timer relay

ETIM 8:

EC001439 - Timer relay

ETIM 9:

EC001439 - Timer relay

eClass:

V11.0 : 27371605

UNSPSC:

39122329

E-Number (Finland):

2712196

E-Number (Norway):

4187930

E-Number (Sweden):

4033108
