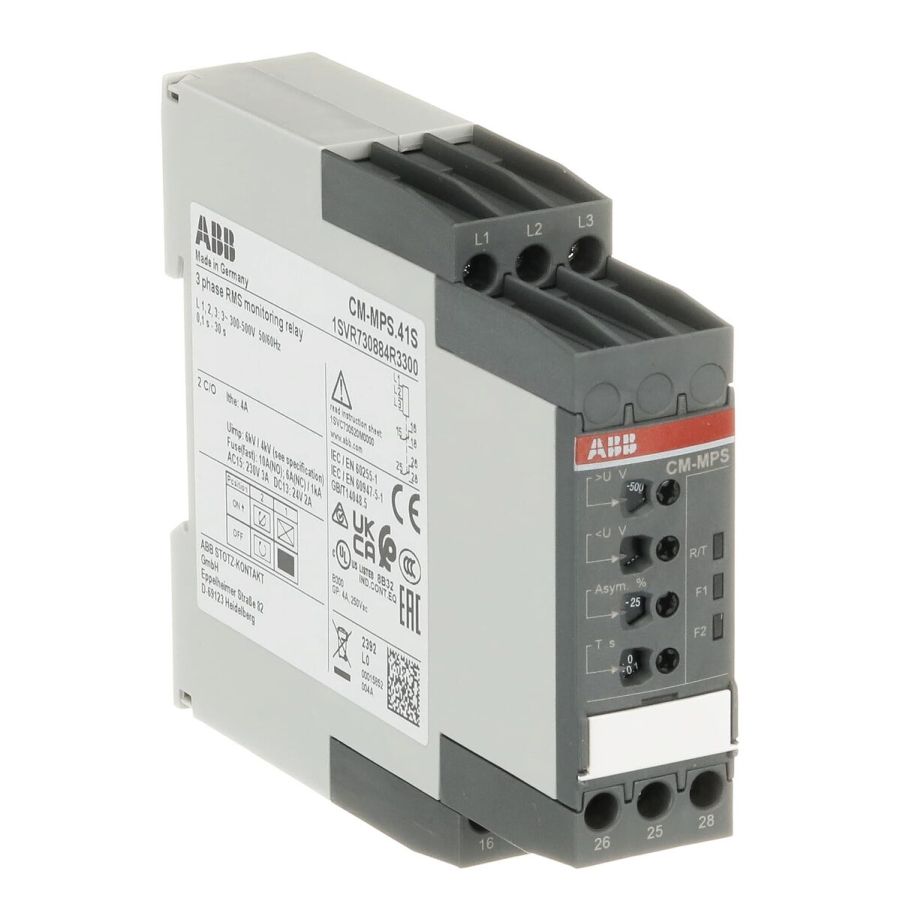

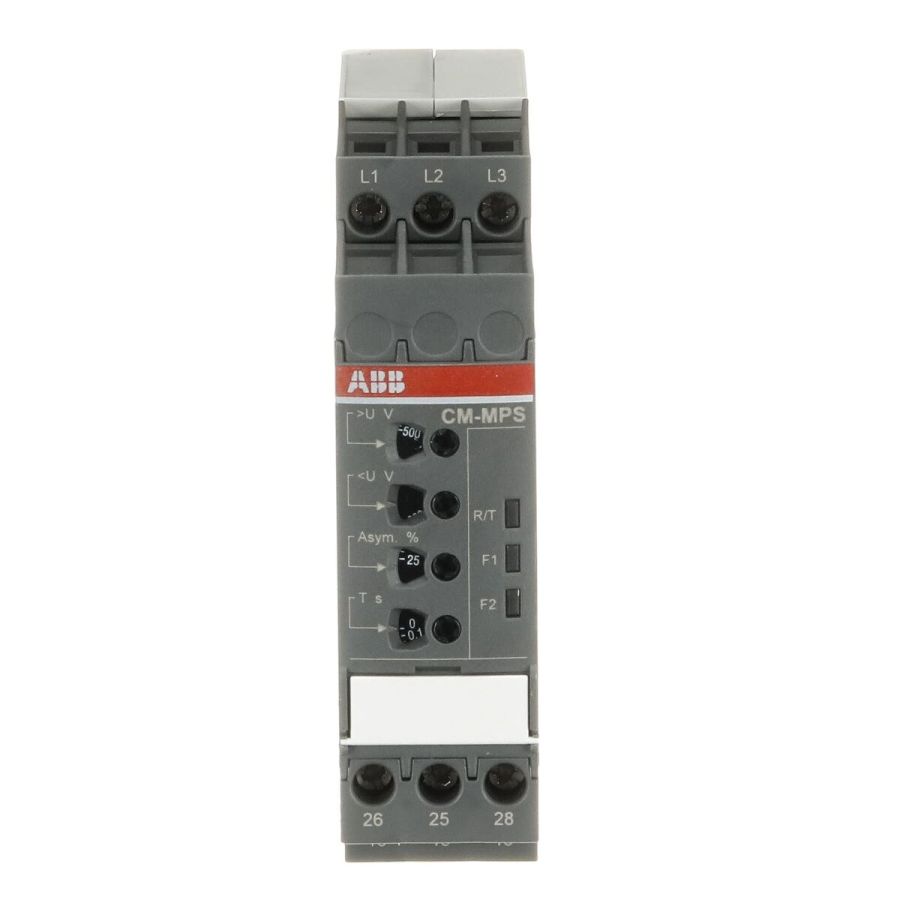

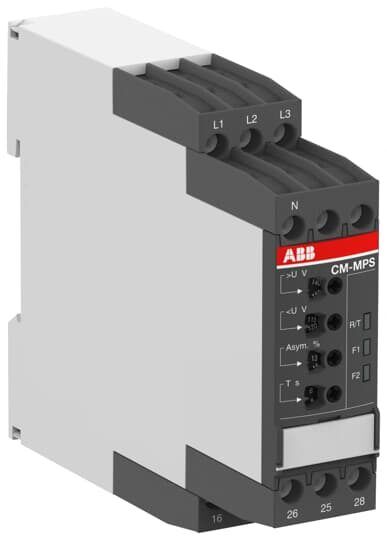

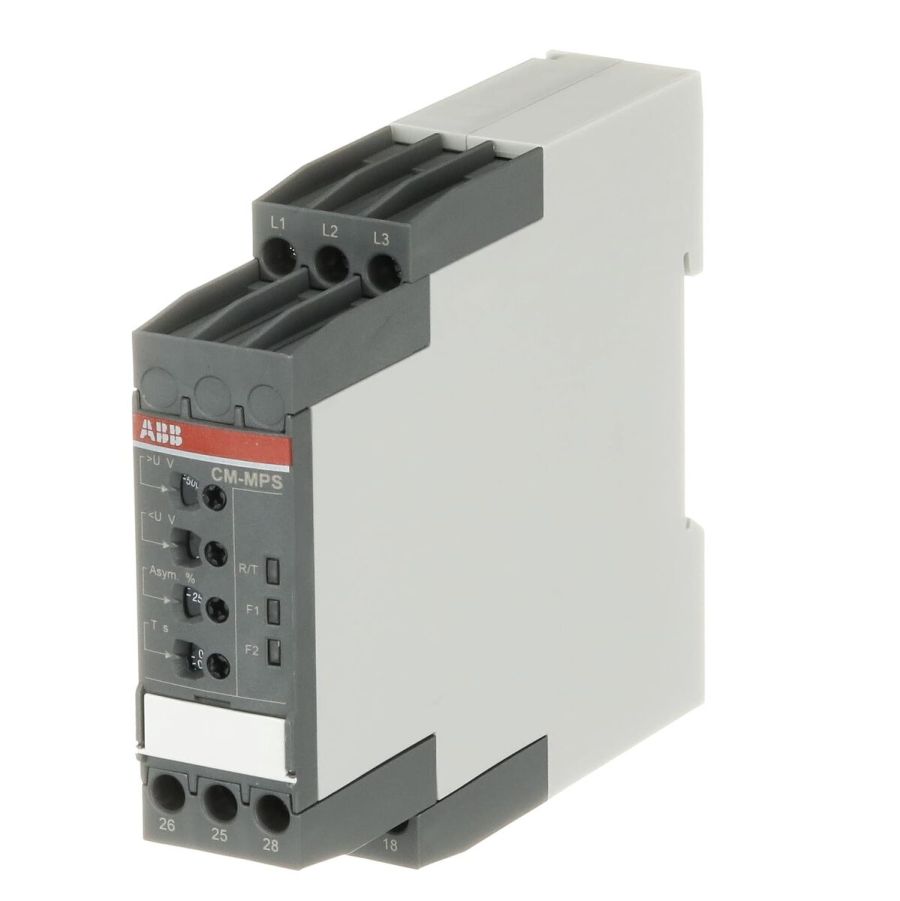

1SVR730884R3300 Реле контроля трехфазных кругов CM-MPS.41S

← Назад

Сегодня СКИДКА 17 %

1SVR730884R3300 Реле контроля трехфазных кругов CM-MPS.41S

Отзывы на товар

Продано

В наличии

Обратная связь

Есть вопрос по товару или сотрудничеству?
Напишите нам в любой из чатов с менеджером:

CM-MPS.41s-это многофункциональное реле из линейки трехфазных мониторов CM.

Оно работает с номинальным управляющим напряжением питания / трехфазным измерительным напряжением 300-500 В переменного тока частотой 50/60 Гц и имеет выход 2 c / o (SPDT) с контактами, рассчитанными на 250 в / 4 А.

Это реле контролирует все параметры фазы, такие как повышенное / пониженное напряжение, дисбаланс фаз и обрыв фазы. Соответствующие пороговые значения регулируются. Можно выбирать контроль последовательности фаз, а также задержку включения или выключения.

Задержка выключения регулируется в диапазоне от мгновенного до 30 с (0, 0,1-30 с).

В качестве дополнительного оборудования предлагается герметичная прозрачная крышка для защиты от несанкционированных изменений.

Устройство предлагает технологию резьбового соединения с двухкамерными соединительными клеммами.

Ordering

EAN:

4016779851862

Minimum Order Quantity:

1 piece

Customs Tariff Number:

85364900

Popular Downloads

Data Sheet, Technical Information:

2CDC112206D0201

Instructions and Manuals:

1SVC730730M1000

1SVC730730M0000

CAD Dimensional Drawing:

2CDC001079B0201

Dimensions

Product Net Width:

22.5 mm

Product Net Height:

85.6 mm

Product Net Depth / Length:

103.7 mm

Product Net Weight:

0.14 kg

Technical

Function:

Phase failure detection

Phase sequence monitoring

Over- and undervoltage monitoring

Phase unbalance detection

Measuring Range:

(L-L) 300 ... 500 V AC

Time Range:

≤ 200 ms start-up delay

0 s or 0.1 ... 30 s tripping delay (ON or OFF)

Rated Control Supply Voltage (U_s):

(L-L) 300 ... 500 V AC

Rated Frequency (f):

Supply Circuit 50/60 Hz

Output:

2 c/o (SPDT) contacts

Terminal Type:

Screw Terminals

Rated Operational Current AC-12 (I_e):

(230 V) 4 A

Rated Operational Current AC-15 (I_e):

(230 V) 3 A

Rated Operational Current DC-12 (I_e):

(24 V) 4 A

Rated Operational Current DC-13 (I_e):

(24 V) 2 A

Minimum Switching Capacity:

24 V

10 mA

Rated Impulse Withstand Voltage (U_imp):

Input Circuit 6 kV

Output Circuit 4 kV

Rated Insulation Voltage (U_i):

Input Circuit / Output Circuit 600 V

Output Circuit 1 / Output Circuit 2 300 V

Degree of Protection:

Housing IP50

Terminals IP20

Overvoltage Category:

III

Pollution Degree:

3

Short-Circuit Protective Devices:

Output Circuit NC - F Type Fuses 6 A

Output Circuit NO - F Type Fuses 10 A

Electrical Durability:

AC-12 100000 cycle

Mechanical Durability:

Nr. Operations 30000000 cycle

Connecting Capacity:

Flexible with Ferrule 1x 0.5 ... 2.5 mm²

Flexible with Ferrule 2x 0.5 ... 1.5 mm²

Flexible with Insulated Ferrule 1x 0.5 ... 2.5 mm²

Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm²

Flexible 1x 0.5 ... 2.5 mm²

Flexible 2x 0.5 ... 1.5 mm²

Rigid 1x 0.5 ... 4 mm²

Rigid 2x 0.5 ... 2.5 mm²

Tightening Torque:

0.6 ... 0.8 N·m

Wire Stripping Length:

8 mm

Recommended Screw Driver:

0.8 x 4

4.5

Pozidriv 1

Mounting Position:

1 ... 6

Mounting on DIN Rail:

TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715

TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715

Standards:

CAN/CSA C22.2 No.14

IEC/EN 63000

IEC/EN 60255-27

IEC/EN 61000-6-2

IEC/EN 61000-6-3

UL 508

Technical UL/CSA

Maximum Operating Voltage UL/CSA:

Output Circuit 300 V AC

Contact Rating UL/CSA:

B300

Connecting Capacity UL/CSA:

Flexible 1x 18-14 AWG

Flexible 2x 18-16 AWG

Rigid 1x 20-12 AWG

Rigid 2x 20-14 AWG

Tightening Torque UL/CSA:

7.08 in·lb

Pilot Duty UL/CSA:

B300

Flammability According to UL94:

V-0

Environmental

Ambient Air Temperature:

Operation -25 ... +60 °C

Storage -40 ... +85 °C

Maximum Operating Altitude Permissible:

Without Derating 2000 m

Material Compliance

Conflict Minerals Reporting Template (CMRT):

9AKK108467A5658

REACH Declaration:

1SVD981001-4501

RoHS Information:

1SVD981001-4401

RoHS Status:

Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019

SCIP:

dff08fcb-e148-4c63-890c-b8862f1fdf07 Germany

Simplified SCIP:

07c3b2a7-a357-4c5e-b3a6-f5d953ab698c Finland

a57369f1-8a23-4eb4-821d-c730fe3cc5c8 Germany

33b6e0f5-b11c-481e-b828-0cfe71f0685f Belgium

491c7d74-109d-4946-ab26-4cbce1707d3b Hungary

64d03fe3-9a2a-48dd-b139-b9370fd89e1e Poland

b1e54f61-d37d-4a0e-be10-09c7f9e3312f Denmark

3e9eeda5-4118-4987-a4e7-5d6d15943e62 Germany

0df0a7d1-8e28-4b59-8b92-9b27cef78e31 Czech Republic

92d266cc-80c7-45f7-841e-1473d4b27535 Italy

f6f39749-02d4-4dcf-9591-43af5e9e9583 Germany

4a617c13-9902-4dbf-8c11-7b011f1a5e3c Netherlands

b4c0810d-fbb2-41a3-94f5-c04d41081ea8 Croatia

608b3c32-3059-4bea-9e08-dc60623ecc78 Poland

3ec5e94c-01cb-4d32-9483-ad2af08ce885 Norway

2548762e-991f-470b-9e25-8d8712ac3747 Estonia

b8809dfa-5693-4eae-87cf-7f8f256528c3 Sweden

d6e0b576-1a26-434d-891d-c28ef77141f4 Poland

6d898f99-d342-4deb-89f4-00cc19eafee6 Greece

37a3281e-45af-4397-8a2e-6465a0e4adcb Germany

34432ffb-5036-4202-8f42-db12120ca6bc France

13b6d319-cd48-4abd-84e9-681c5804f43d Belgium

3273c7f8-2e06-4de4-9388-6f16d7f15b5e Hungary

90adfc4f-1803-46a5-800c-ce4953151853 Portugal

3bd28df5-a1be-4406-addb-4c1bcb03a9d3 Spain

93f8a4d6-2ffe-432f-a133-51eb654e438b France

c04ebdff-82c7-4762-b1d4-830bc4d76942 Sweden

f52252ab-bde6-485a-a7aa-4ea9b7bd3dde Bulgaria

Toxic Substances Control Act - TSCA:

2CMT2023-006536

Certificates and Declarations

CB Certificate:

CB_DK-27947-UL

CQC Certificate:

CQC2009010303326655

cULus Certificate:

cULus508_20120829-E140448

Declaration of Conformity - CCC:

2020980303000197

Declaration of Conformity - CE:

1SVD981014-00

Declaration of Conformity - UKCA:

1SVD981014-10

DNV GL Certificate:

DNV_GL_TAA000017D

Container Information

Package Level 1 Units:

box 1 piece

Package Level 1 Width:

97 mm

Package Level 1 Depth / Length:

30 mm

Package Level 1 Height:

109 mm

Package Level 1 Gross Weight:

0.165 kg

Package Level 1 EAN:

4016779851862

External Classifications and Standards

Object Classification Code:

B

ETIM 7:

EC001441 - Phase monitoring relay

ETIM 8:

EC001441 - Phase monitoring relay

ETIM 9:

EC001441 - Phase monitoring relay

eClass:

V11.0 : 27371803

UNSPSC:

39122332

E-Number (Finland):

2712278

E-Number (Norway):

4188136

E-Number (Sweden):

3860587

Подраздел:

Реле контроля параметров трехфазных кругов серии CM
Тип товара:

Реле мониторинга 3-фазных кругов
