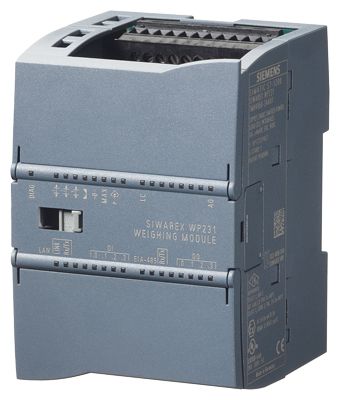

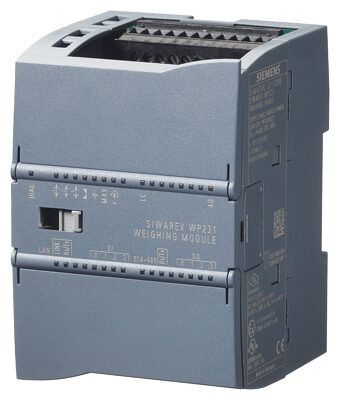

Ваговий модуль SIWAREX WP231 ELECTRONIC FOR CONNECTING ONE SCALE FOR S7-1200, RS485
Є питання щодо товару, ціни чи співпраці?
Напишіть нам у будь-який з чатів з менеджером:
Ваговий модуль SIWAREX WP231
Огляд товару
Ваговий модуль SIWAREX WP231 – це ідеальне рішення для підключення ваги до системи автоматизації управління на базі контролера S7-1200. Цей електронний модуль забезпечує високоточні вимірювання ваги та стабільну передачу даних через інтерфейс RS485, що робить його незамінним у багатьох промислових застосуваннях.
Основні характеристики
- Модель: SIWAREX WP231
- Тип підключення: RS485
- Сумісність: S7-1200
- Кількість підключених ваг: одна
- Гарантія якості від виробника
Переваги використання SIWAREX WP231
Використання вагового модуля SIWAREX WP231 забезпечує ряд переваг:
- Висока точність: Модуль гарантує точні вимірювання, що критично важливо для багатьох виробництв.
- Швидка установка: Просто підключіть вагу до контролера S7-1200 для швидкого старту.
- Надійність: Високоякісні матеріали забезпечують тривалий термін експлуатації.
- Зручність у використанні: Легкий доступ до налаштувань і функцій через програмне забезпечення Siemens.
Ціна та знижки
Ціна на ваговий модуль SIWAREX WP231 варіюється в залежності від постачальника, але ви можете знайти його за конкурентоспроможною ціною в Україні. Щоб отримати привабливу ціну, звертайте увагу на акції та знижки, які регулярно проводяться в українських інтернет-магазинах.
Рекомендується перевірити актуальні пропозиції, оскільки багато компаній пропонують можливість купити модуль SIWAREX WP231 зі знижкою на перше замовлення або в рамках розпродажу.
Де купити?
Ваговий модуль SIWAREX WP231 доступний для покупки в багатьох українських онлайн-магазинах. Рекомендується вибирати авторизованих дилерів на сайті Siemens для забезпечення якості продукції. Перевіряйте наявність товару на складі, аби мати можливість оперативно здійснити покупку та почати використовувати модуль у своїх проектах.
FAQ (Часті запитання)
1. Чи можу я підключити кілька ваг до одного модуля SIWAREX WP231?
Ні, цей модуль призначений для підключення лише однієї ваги.
2. Який обсяг даних може передавати модуль?
Модуль SIWAREX WP231 допускає високу швидкість передачі даних через RS485, що забезпечує легкість роботи та інтеграцію з іншими компонентами системи.
3. Чи є міжнародна доставка?
Так, більшість українських постачальників пропонує можливість міжнародної доставки обладнання.
Висновок
Ваговий модуль SIWAREX WP231 – це ефективне та надійне рішення для автоматизації вашого бізнесу. Його особливості та переваги роблять його популярним серед підприємств різних галузей. Не пропустіть можливість купити модель SIWAREX WP231 по вигідній ціні вже сьогодні!
SIMATIC S7-1200 или Stand Alone, SIWAREX WP231, одноканальный легальный для торговли весовой модуль для платформенных или бункерных весов с аналоговыми тензодатчиками / тензодатчиками (полные мосты), 4xDI, 4xDQ, 1xAQ, 1xRS485, 1xEthernet, 1xLC интерфейс тензодатчика (1-4 мВ/В)), внимание: для легальных для торговли приложений, пожалуйста, следуйте местным законам, действующим в стране проверки! Подробная диагностика тензодатчика с цифровой распределительной коробкой SIWAREX DB (7MH5001-0AD20 или 7MH5001-0AD01)
| Общая информация | ||
| Обозначение типа продукта | SIWAREX WP231 | |
| Версия микропрограммного обеспечения | ||
| ● Возможно обновление микропрограммного обеспечения | Да | |
| Вид конструкции/монтаж | ||
| Монтаж на шины | Да; Стандартная монтажная шина | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Напряжение нагрузки L+ | ||
| ● Номинальное значение (пост. ток) | 24 V | |
| ● Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| ● Защита от короткого замыкания | Да | |
| ● Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 200 mA | |
| из шины на задней стойке 5 В пост. тока, тип. | 3 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,5 W | |
| Цифровые входы | ||
| Число входов | 4 | |
| Цифровые входы параметрируемые | Да | |
| Входное напряжение | ||
| ● Вид входного напряжения | DC | |
| ● Номинальное значение (пост. ток) | 24 V | |
| ● для сигнала "0" | 5 В пост. тока при 1 мА | |
| ● для сигнала "1" | 15 В пост. тока при 2,5 мА | |
| Цифровые выводы | ||
| Вид выходов | 4 | |
| Защита от короткого замыкания | Да | |
| Коммутационная способность выходов | ||
| ● при омической нагрузке, макс. | 0,5 A | |
| Выходное напряжение | ||
| ● Вид выходного напряжения | DC | |
| ● Номинальное значение (пост. ток) | 24 V | |
| Задержка на выходе при омической нагрузке | ||
| ● с "0" на "1", макс. | 25 µs | |
| ● с "1" на "0", макс. | 150 µs | |
| Суммарный ток выходов | ||
| ● Макс. ток на канал | 0,5 A | |
| ● Макс. ток на модуль | 4 A | |
| Длина провода | ||
| ● экранированные, макс. | 500 m | |
| ● неэкранированные, макс. | 150 m | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 1 | |
| Диапазоны выходных параметров, ток | ||
| ● от 0 до 20 мА | Да | |
| ● от 4 мА до 20 мA | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| ● при выходных токах, макс. | 600 Ω | |
| Длина провода | ||
| ● экранированные, макс. | 100 m | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Датчики | ||
| Соединение сигнального датчика | ||
| ● для тензорезистора (схемы полного моста) с 4-проводным подключением | Да | |
| ● для тензорезистора (схемы полного моста) с 6-проводным подключением | Да | |
| ● Мин. сопротивление схемы полного моста | 40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA | |
| ● Макс. сопротивление схемы полного моста | 4 100 Ω | |
| Интерфейсы | ||
| Число интерфейсов RS 485 | 1; дистанционный индикатор SIWATOOL V7, SIWAREX DB или SIEBERT | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| ● RS 485 | Да | |
| 2. интерфейс | ||
| Физические параметры интерфейсов | ||
| ● RJ 45 (Ethernet) | Да | |
| ● Число портов | 1 | |
| Физические параметры интерфейсов | ||
| RS 485 | ||
| ● Макс. скорости передачи данных | 115,2 bit/s | |
| ● Макс. длина провода | 1 000 m; ≤ 115 кбит/с, экранированный кабель | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да; Диагностический сигнал | |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| ● Диагностический сигнал | Да; параметрируемое | |
| ● Аварийный сигнал процесса | Да; параметрируемое | |
| Диагностика | ||
| ● Контроль напряжения питания | Да | |
| ● Обрыв провода | Да | |
| ● Короткое замыкание | Да | |
| Диагностический светодиодный индикатор | ||
| ● диагн. светодиод | Да | |
| ● для индикации состояния входов | Да | |
| ● для индикации состояния выходов | Да | |
| ● для обслуживания | Да | |
| Встроенные функции | ||
| Счетчики | Нет | |
| Весовая ячейка | ||
| ● Неавтоматические весы | NSW | |
| ● Частота дискретизации | 100 Hz | |
| ● Разрешение входного сигнала | ±1.000.000 частей на мВ/В | |
| ● Синфазное напряжение, мин. | 0 V | |
| ● Макс. синфазное напряжение | 5 V | |
| ● Макс. длина провода | 500 m; при использовании кабеля SIWAREX 7MH4702-8AG | |
| Функции измерения | ||
| Диапазон измерений | ||
| — От -1 мВ/В до +1 мВ/В | Да | |
| — От -2 мВ/В до +2 мВ/В | Да | |
| — От -4 мВ/В до +4 мВ/В | Да | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| ● между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| ● между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых выводов | ||
| ● между каналами и напряжением питания блока электроники | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Степень защиты и класс защиты | ||
| Степень защиты IP | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да; Маркировка CE/декларация о соответствии стандартам ЕС | |
| cULus | Да; UL 508 (Industrial Control Equipment), CSA C22.2 No. 142 (Process Control Equipment) | |
| Допуск FM | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Окружающие условия | ||
| Свободное падение | ||
| ● Макс. высота свободного падения | 1 m; пять раз, в упаковке к отправке | |
| Температура окружающей среды при эксплуатации | ||
| ● горизонтальный настенный монтаж, мин. | -10 °C | |
| ● горизонтальный настенный монтаж, макс. | 40 °C | |
| ● вертикальный настенный монтаж, мин. | -10 °C | |
| ● вертикальный настенный монтаж, макс. | 60 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| ● мин. | -40 °C | |
| ● макс. | 70 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| ● Эксплуатация. мин. | 795 hPa | |
| ● Эксплуатация, макс. | 1 080 hPa | |
| ● Хранение/транспортировка, мин. | 660 hPa | |
| ● Хранение/транспортировка, макс. | 1 080 hPa | |
| Высота при эксплуатации относительно уровня моря | ||
| ● Температура окружающей среды-давление воздуха-высота установки | 1.080 ... 795 гПа (-1.000 ... 5.000 м над уровнем моря) | |
| Колебания | ||
| ● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 5 ... 8,4 Гц / 3,5 мм, 8,4 ... 150 Гц / 1 г; при настенном монтаже: 9 ... 29 Гц / 1,5 мм, 29 ... 200 Гц / 5 г | |
| ● Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |
| Испытание на ударную нагрузку | ||
| ● испытания согласно IEC 60068-2-27 | Да; 150 м/с², 11 мс | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | Пластиковый | |
| ● Пластиковый | Да | |
| Размеры | ||
| Ширина | 70 mm | |
| Высота | 100 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 280 g | |
